Modos Digitales - PSK
2011-11-20 15:35 Filed in: Modos digitales | Software
Desde que me inicié como radioaficionado, lo que mas he utilizado son los modos digitales. Especialmente el modo PSK31 que es el mas popular. Todo lo que se requiere para operar generalmente ya esta presente en el shack y es: un radio, un computador. El tercer componente es una interfaz (tarjeta de sonido) entre ambos que permite transmitir los tonos generados por el programa de PSK y que recibe la transmisión para que este la presente de modo legible en la pantalla.
PSK o Phase Shift Keying, modula la fase de una portadora. El “31” se refiere al ancho de banda (31Hz) que la señal ocupa. El primer programa para Windows, al igual que la primera interfaz fueron desarrollados por Peter Martinez, G3PLX.
PSK31 tiene atributos que hacen que sea un modo muy bueno para las comunicaciones digitales. Uno es su ancho de banda tan estrecho y el otro es la gran inmunidad frente al ruido en la frecuencia. La velocidad de transferencia de PSK31 es de 31.25 baudios. El baudio es la unidad utilizada para expresar la velocidad de transmisión de las señales digitales y que corresponde a una unidad o evento por segundo. Esta velocidad de 31.25 baudios es suficientemente lenta para que la mayoría de las personas puedan “chuzografiar” su mensaje sin demorar tanto el tiempo de transmisión. Mas o menos traduce en una velocidad de 50 palabras por minuto. A velocidades superiores como las de PSK63 y PSK128 eso ya se torna de bastante difícil a casi que imposible porque tendríamos que escribir muchísimo mas rápido con el teclado. Es ahí cuando las Macros entran a ayudar, pero mas sobre eso mas adelante.
Los programas para PSK son bastante similares y tienen casi los mismos componentes. En la pantalla, al cargar el programa vemos una “cascada” donde se despliegan las señales que encontramos en la frecuencia asignada para PSK en cada banda. Cada señal deja un trazo en la cascada. Para sintonizar una transmisión se utiliza el ratón (mouse) del computador dando clic en todo el centro de la traza que se quiere sintonizar. El programa decodifica la información transmitida y presenta en otra área el texto de viene en la transmisión. Así van apareciendo letras que forman palabra que a su vez forman frases completas.
Generalmente encontramos un área donde aparece toda la información recibida y otra donde aparece lo que vamos escribiendo como respuesta. De esta manera, ambos diálogos, el de recepción y el de transmisión se preservan en pantalla. A continuación, varias imágenes que ilustran lo anterior:

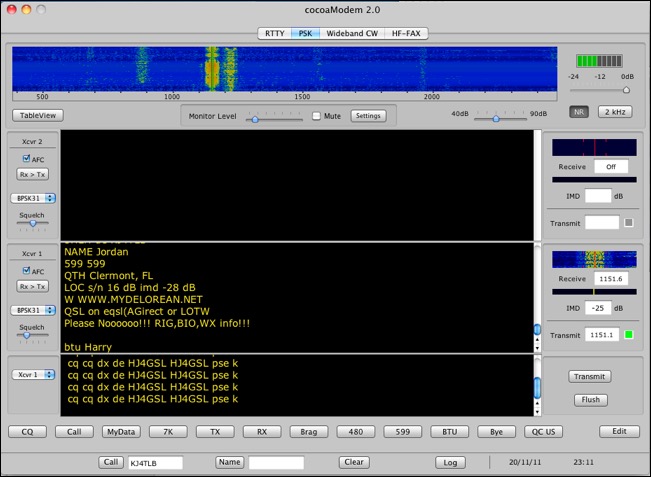

En la imagen de arriba podemos ver la ventana completa del programa CocoaModem para modos digitales. En la parte superior vemos la cascada. Podemos ver que el cursor se encuentra dentro del trazo (señal) mas fuerte. El texto que aparece en la segunda área de fondo negro y texto amarillo corresponde al texto transmitido en esa traza o señal. El texto en la parte inferior es el que yo he transmitido. El área negra debajo de la cascada es para el transceptor 2. Muchos programas para modos digitales proveen dos transceptores y el posible estar decodificando otra señal de la cascada mientras se transmite otra, aún a velocidades distintas. Así, por ejemplo, podemos estar en un QSO en el transceiver 1 en PSK31 mientras estamos leyendo (decodificando) otra señal que nos interesa contactar luego en PSK63. Podemos cambiarnos entre transceivers y tener dos QSO pero turnando los tiempos de transmisión y recepción. Es difícil pero puede hacerse. También se puede llamar CQ en dos frecuencias alternando de un transceiver al otro y a velocidades iguales o diferentes. Pero no nos enredemos. Pensemos en un sólo QSO por el momento y en PSK31.

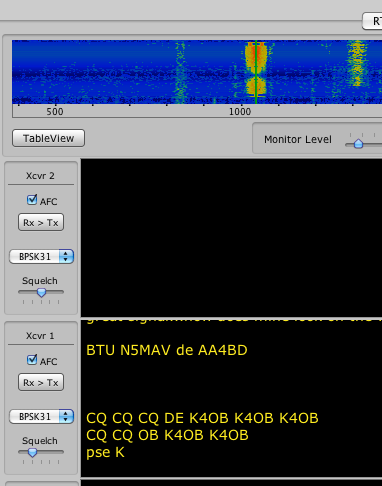

Detalle de lo explicado arriba.
Como ya habíamos explicado, para sintonizar una señal hacemos clic sobre la traza que deseamos decodificar y su texto empezará a aparecer en el área del transceiver seleccionado. Si esa señal contiene un texto como en el detalle arriba podemos proceder a contestar. Podemos hacer varias cosas para responder:
El dialogo es muy similar al que usamos en fonía pero con algunos heredados de CW y otros modos digitales que se van aprendiendo rápidamente con sólo “curullar” decodificando las distintas trazas en la cascada. Aquí aplica el sabio dicho de “curullar, curullar y curullar” para aprender la jerga utilizada en este modo digital.
Al igual que al trabajar DX en fonía vamos a encontrar colegas que quieren “charlar” un rato y contarnos cosas o los que con solo un reporte de señal nos envían un “sk” señalizando el fín del comunicado. Generalmente es un corto dialogo intercambiando nombres, datos de equipos, localización geográfica, estado del tiempo, etc.
No importa si es corto o mas largo el intercambio siempre queremos asegurar de estar transmitiendo una señal limpia y que sea fácilmente decodificada al otro extremo del QSO. Para asegurar esto los programas permiten hacer ajuste de la señal. Generalmente deseamos usar baja potencia. Unos 30W son suficientes para casi cualquier comunicado. Nunca debemos excedernos en potencia porque es un desperdicio. En primer lugar nuestro radio va a sufrir mucho en sus finales ya que dado el modo de transmisión que es constante y no PEP vamos a estar forzando el equipo y va a fallar mas rápido. Baja potencia es lo mejor. Ajustar la señal es primordial. Esto se hace de manera muy sencilla iniciando una transmisión y verificando que el ALC nunca muestre nada. Si hay actividad en el ALC debemos reducir potencia y/o ganancia en el la tarjeta de sonido. Así transmitiremos una señal limpia que no sature la cascada. Las imagenes siguientes muestran unas señal limpia y una señal sucia:
Muy sucia y difícil de decodificar:
La anterior ya no ocupa 31Hz! Mas bien unos 300Hz. Esta señal es pésima.
Cada banda tiene una frecuencia para operar. Recuerden no mover el VFO para sintonizar sino que deben hacerlo con el mouse sobre la cascada. El modo de transmisión es USB (aún en 40, 80 y 160M).
Banda - Frecuencia (kHz)
160M - 1.807
80M - 3.580
40M - 7.036
30M - 10.138
20M - 14.070
17M - 18.100
15M - 21.070
12M - 24.920
10M - 28.120
6M - 50.290
La mayoría de la gente usa Windows así que primero les daré nombres de programas para este sistema operativo y enlaces para que puedan visitar los sitios web de cada uno y decidan cual se adapta mejor a sus necesidades. Los hay sencillos para sólo hacer modos digitales y los que son integrados con control de radio y libro de guardia.
MixW - Recibe y transmite todos los modos digitales. Puede recibir hasta 10 estaciones simultáneamente. No gratuito. 15 días de prueba.
MultiPSK - todos los modos - Gratuito
Ham Radio Deluxe - El Cadillac de software para control de radio, modos digitales y libro de guardia, entre otros. Gratuito por ahora.
Para Mac
CocoaModem - PSK, CW, RTTY y otros. - Gratuito.
Tarjetas de Sonido
Entre radio y computador necesitamos un dispositivo. Yo trabajo con un SignaLink USB de Tiger Tronics. Hay varias y de todos los precios. También hay quienes se lanzan a fabricar su propia interfase. Algunos radios tienen un puerto USB para conexión directa al computador y no necesitan nada adicional. Es el caso del Icom IC-7200 y otros.
Deben haber muchos otros programas. Les recomiendo una búsqueda en internet para que encuentren el que mejor se acomoda a sus necesidades. “Curullen”, experimenten y que próximamente nos encontremos en la cascada.
PSK o Phase Shift Keying, modula la fase de una portadora. El “31” se refiere al ancho de banda (31Hz) que la señal ocupa. El primer programa para Windows, al igual que la primera interfaz fueron desarrollados por Peter Martinez, G3PLX.
PSK31 tiene atributos que hacen que sea un modo muy bueno para las comunicaciones digitales. Uno es su ancho de banda tan estrecho y el otro es la gran inmunidad frente al ruido en la frecuencia. La velocidad de transferencia de PSK31 es de 31.25 baudios. El baudio es la unidad utilizada para expresar la velocidad de transmisión de las señales digitales y que corresponde a una unidad o evento por segundo. Esta velocidad de 31.25 baudios es suficientemente lenta para que la mayoría de las personas puedan “chuzografiar” su mensaje sin demorar tanto el tiempo de transmisión. Mas o menos traduce en una velocidad de 50 palabras por minuto. A velocidades superiores como las de PSK63 y PSK128 eso ya se torna de bastante difícil a casi que imposible porque tendríamos que escribir muchísimo mas rápido con el teclado. Es ahí cuando las Macros entran a ayudar, pero mas sobre eso mas adelante.
Los programas para PSK son bastante similares y tienen casi los mismos componentes. En la pantalla, al cargar el programa vemos una “cascada” donde se despliegan las señales que encontramos en la frecuencia asignada para PSK en cada banda. Cada señal deja un trazo en la cascada. Para sintonizar una transmisión se utiliza el ratón (mouse) del computador dando clic en todo el centro de la traza que se quiere sintonizar. El programa decodifica la información transmitida y presenta en otra área el texto de viene en la transmisión. Así van apareciendo letras que forman palabra que a su vez forman frases completas.
Generalmente encontramos un área donde aparece toda la información recibida y otra donde aparece lo que vamos escribiendo como respuesta. De esta manera, ambos diálogos, el de recepción y el de transmisión se preservan en pantalla. A continuación, varias imágenes que ilustran lo anterior:
En la imagen de arriba podemos ver la ventana completa del programa CocoaModem para modos digitales. En la parte superior vemos la cascada. Podemos ver que el cursor se encuentra dentro del trazo (señal) mas fuerte. El texto que aparece en la segunda área de fondo negro y texto amarillo corresponde al texto transmitido en esa traza o señal. El texto en la parte inferior es el que yo he transmitido. El área negra debajo de la cascada es para el transceptor 2. Muchos programas para modos digitales proveen dos transceptores y el posible estar decodificando otra señal de la cascada mientras se transmite otra, aún a velocidades distintas. Así, por ejemplo, podemos estar en un QSO en el transceiver 1 en PSK31 mientras estamos leyendo (decodificando) otra señal que nos interesa contactar luego en PSK63. Podemos cambiarnos entre transceivers y tener dos QSO pero turnando los tiempos de transmisión y recepción. Es difícil pero puede hacerse. También se puede llamar CQ en dos frecuencias alternando de un transceiver al otro y a velocidades iguales o diferentes. Pero no nos enredemos. Pensemos en un sólo QSO por el momento y en PSK31.
Detalle de lo explicado arriba.
Como ya habíamos explicado, para sintonizar una señal hacemos clic sobre la traza que deseamos decodificar y su texto empezará a aparecer en el área del transceiver seleccionado. Si esa señal contiene un texto como en el detalle arriba podemos proceder a contestar. Podemos hacer varias cosas para responder:
- Damos clic en el botón de transmitir y escribimos lo que deseamos transmitir o,
- Escribimos el texto antes de transmitir, o cuando todavía el colega al otro lado esta transmitiendo y cuando damos clic en transmitir el texto se transmite o,
- Creamos macros para automatizar todo el proceso con textos para llamar, contestar o enviar información del QSO.
El dialogo es muy similar al que usamos en fonía pero con algunos heredados de CW y otros modos digitales que se van aprendiendo rápidamente con sólo “curullar” decodificando las distintas trazas en la cascada. Aquí aplica el sabio dicho de “curullar, curullar y curullar” para aprender la jerga utilizada en este modo digital.
Al igual que al trabajar DX en fonía vamos a encontrar colegas que quieren “charlar” un rato y contarnos cosas o los que con solo un reporte de señal nos envían un “sk” señalizando el fín del comunicado. Generalmente es un corto dialogo intercambiando nombres, datos de equipos, localización geográfica, estado del tiempo, etc.
No importa si es corto o mas largo el intercambio siempre queremos asegurar de estar transmitiendo una señal limpia y que sea fácilmente decodificada al otro extremo del QSO. Para asegurar esto los programas permiten hacer ajuste de la señal. Generalmente deseamos usar baja potencia. Unos 30W son suficientes para casi cualquier comunicado. Nunca debemos excedernos en potencia porque es un desperdicio. En primer lugar nuestro radio va a sufrir mucho en sus finales ya que dado el modo de transmisión que es constante y no PEP vamos a estar forzando el equipo y va a fallar mas rápido. Baja potencia es lo mejor. Ajustar la señal es primordial. Esto se hace de manera muy sencilla iniciando una transmisión y verificando que el ALC nunca muestre nada. Si hay actividad en el ALC debemos reducir potencia y/o ganancia en el la tarjeta de sonido. Así transmitiremos una señal limpia que no sature la cascada. Las imagenes siguientes muestran unas señal limpia y una señal sucia:
Muy sucia y difícil de decodificar:
La anterior ya no ocupa 31Hz! Mas bien unos 300Hz. Esta señal es pésima.
Frecuencias
Cada banda tiene una frecuencia para operar. Recuerden no mover el VFO para sintonizar sino que deben hacerlo con el mouse sobre la cascada. El modo de transmisión es USB (aún en 40, 80 y 160M).
Banda - Frecuencia (kHz)
160M - 1.807
80M - 3.580
40M - 7.036
30M - 10.138
20M - 14.070
17M - 18.100
15M - 21.070
12M - 24.920
10M - 28.120
6M - 50.290
Software
La mayoría de la gente usa Windows así que primero les daré nombres de programas para este sistema operativo y enlaces para que puedan visitar los sitios web de cada uno y decidan cual se adapta mejor a sus necesidades. Los hay sencillos para sólo hacer modos digitales y los que son integrados con control de radio y libro de guardia.
MixW - Recibe y transmite todos los modos digitales. Puede recibir hasta 10 estaciones simultáneamente. No gratuito. 15 días de prueba.
MultiPSK - todos los modos - Gratuito
Ham Radio Deluxe - El Cadillac de software para control de radio, modos digitales y libro de guardia, entre otros. Gratuito por ahora.
Para Mac
CocoaModem - PSK, CW, RTTY y otros. - Gratuito.
Tarjetas de Sonido
Entre radio y computador necesitamos un dispositivo. Yo trabajo con un SignaLink USB de Tiger Tronics. Hay varias y de todos los precios. También hay quienes se lanzan a fabricar su propia interfase. Algunos radios tienen un puerto USB para conexión directa al computador y no necesitan nada adicional. Es el caso del Icom IC-7200 y otros.
Deben haber muchos otros programas. Les recomiendo una búsqueda en internet para que encuentren el que mejor se acomoda a sus necesidades. “Curullen”, experimenten y que próximamente nos encontremos en la cascada.
